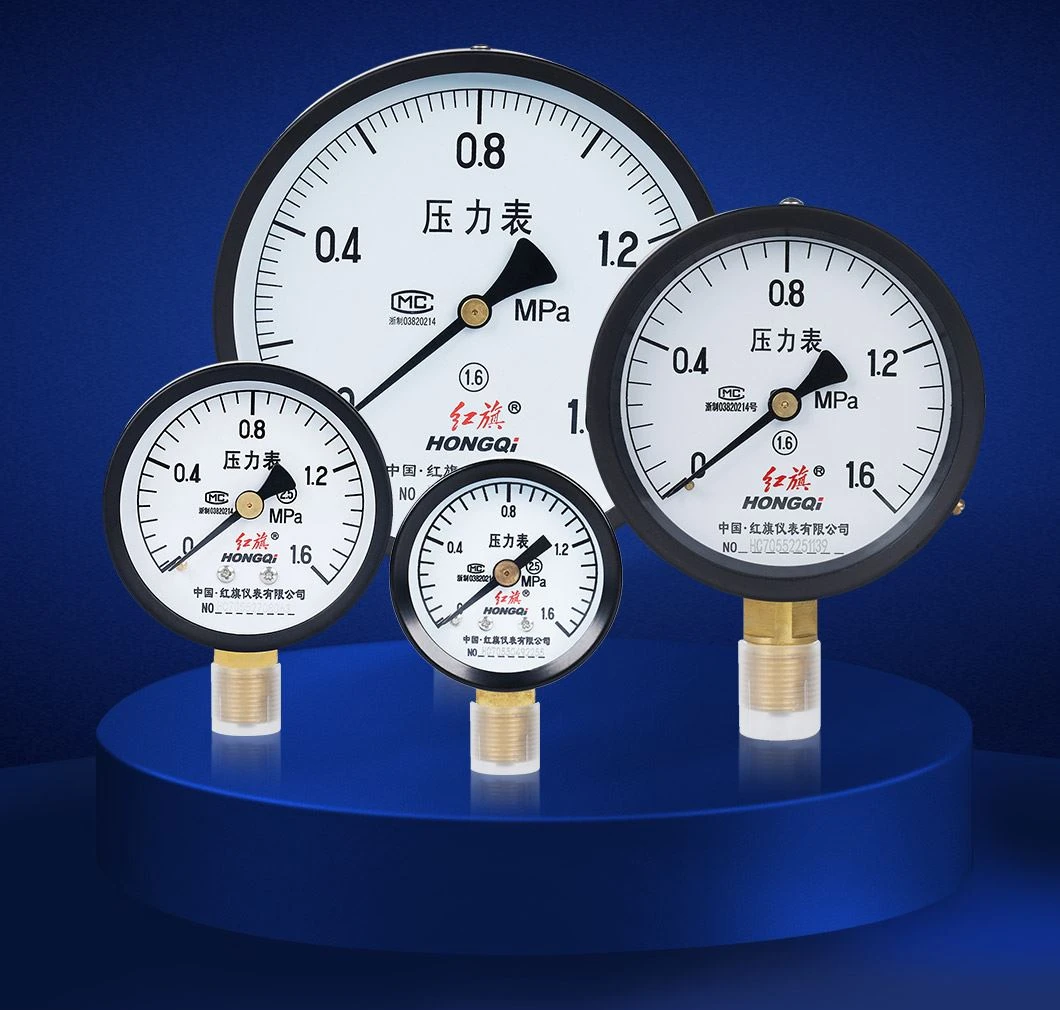

Manometr mieszkowy

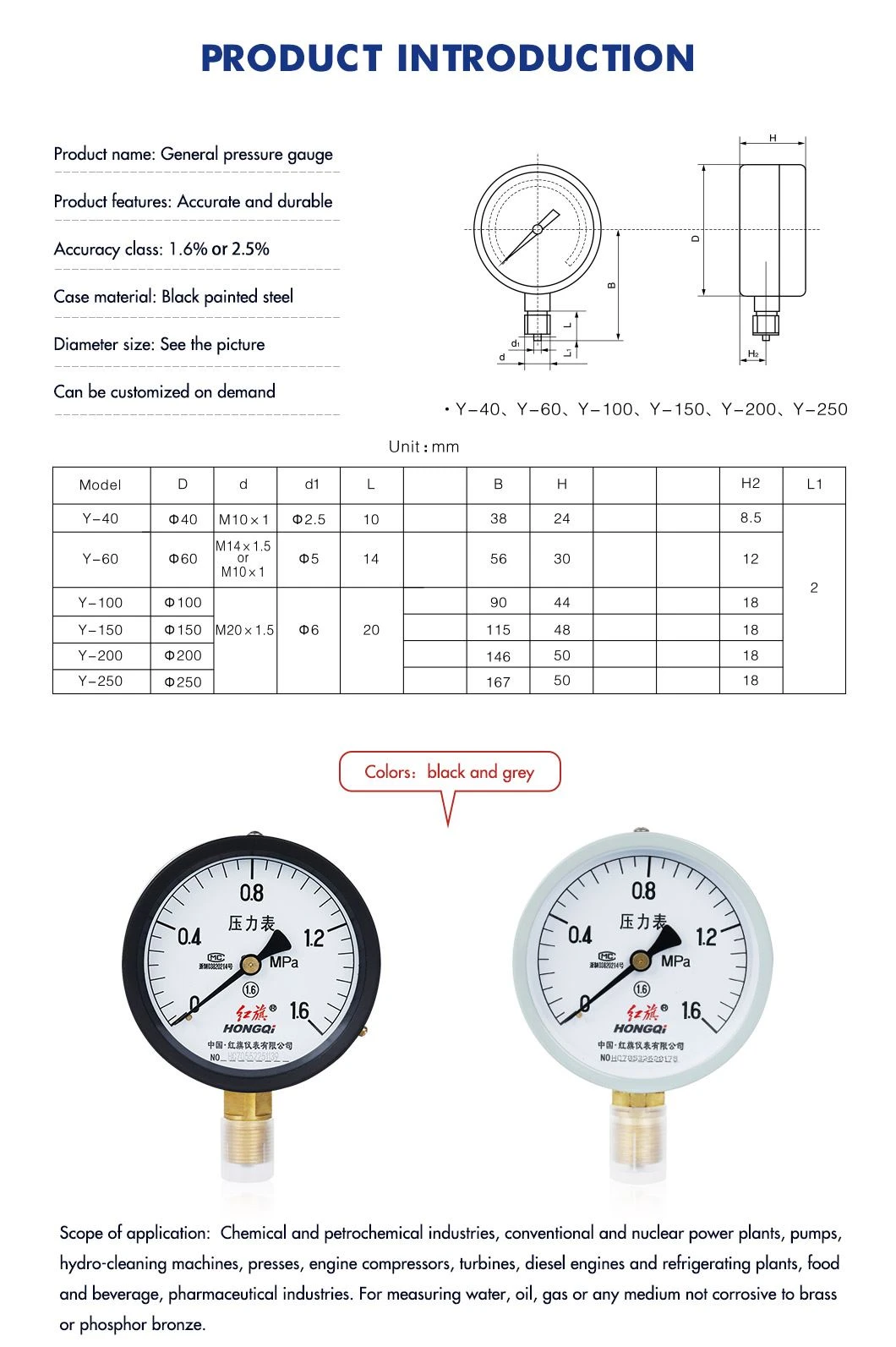

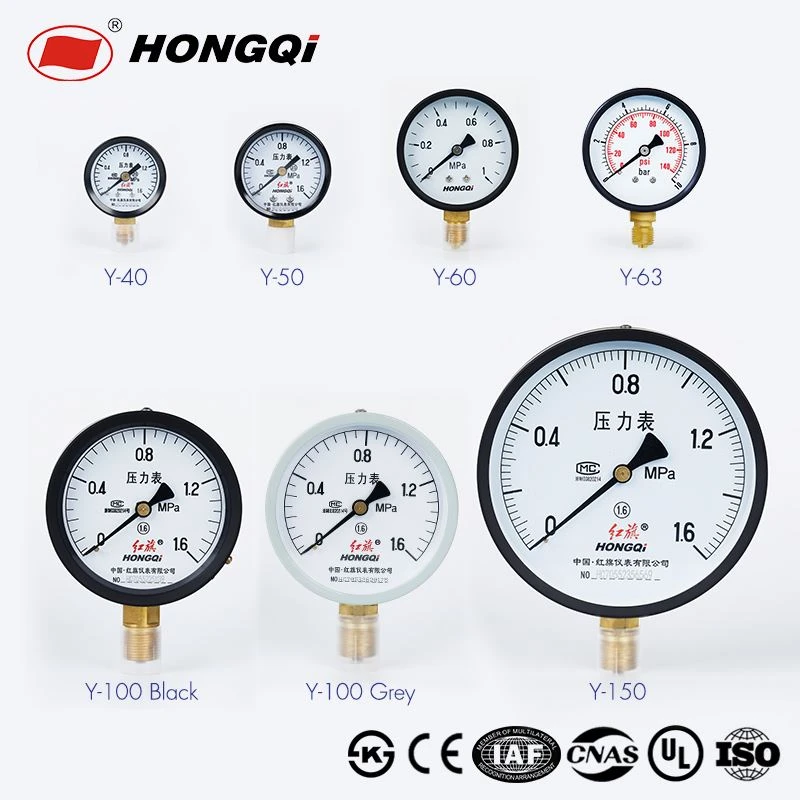

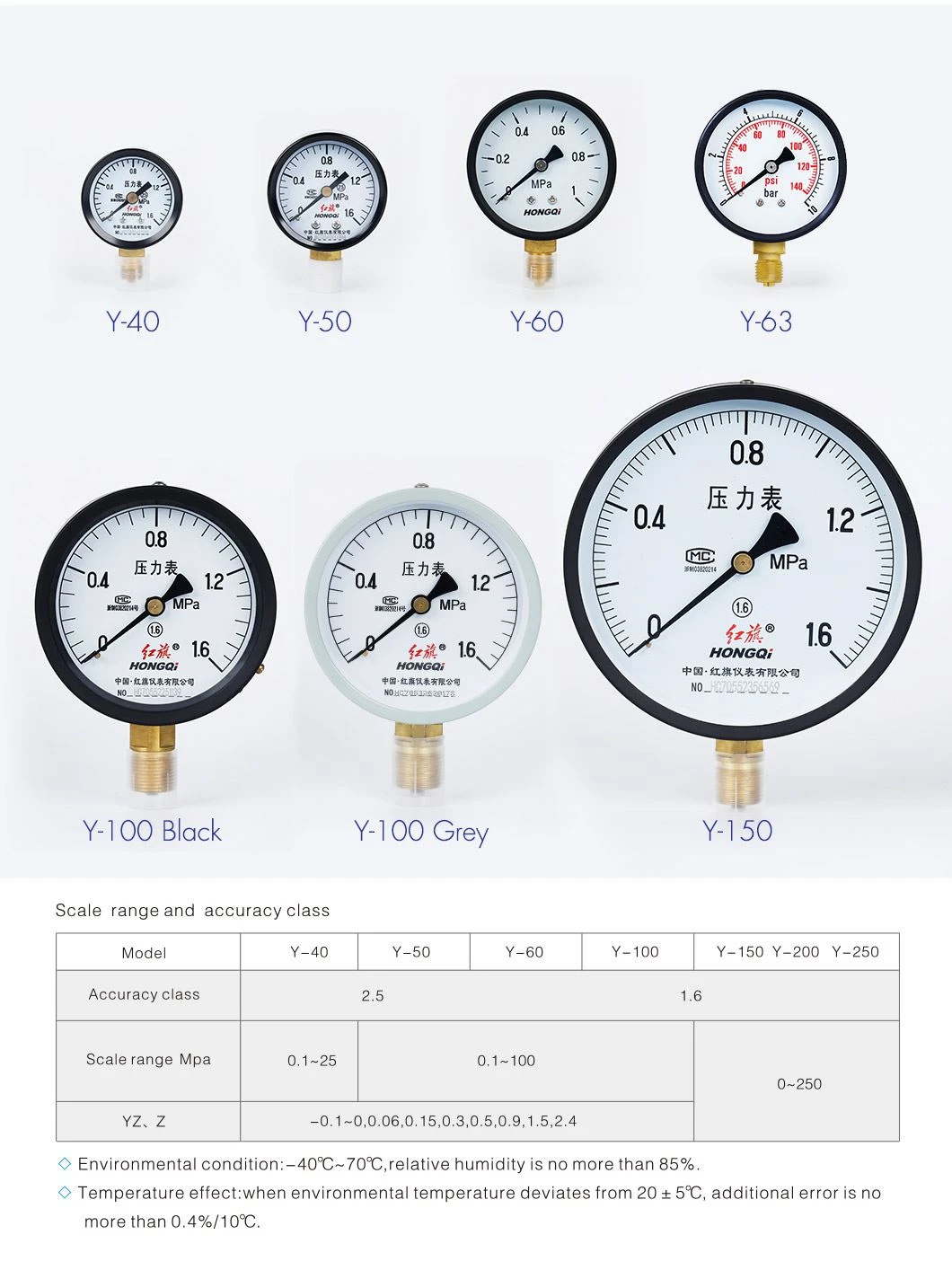

Model produktu: Y40 Y50 Y60 Y75 Y80 Y100 Y150 Y200 Y250

Manometr ogólny należy do manometru wskazującego lokalnie, a ciśnienie jest wyświetlane na miejscu bez zdalnego wyświetlania transmisji i funkcji regulacji. W procesie kontroli procesów przemysłowych i pomiarów technicznych manometr ogólny jest coraz szerzej stosowany ze względu na dużą wytrzymałość mechaniczną manometru ogólnego oraz wygodę produkcji i wygodny odczyt.

zasada działania:

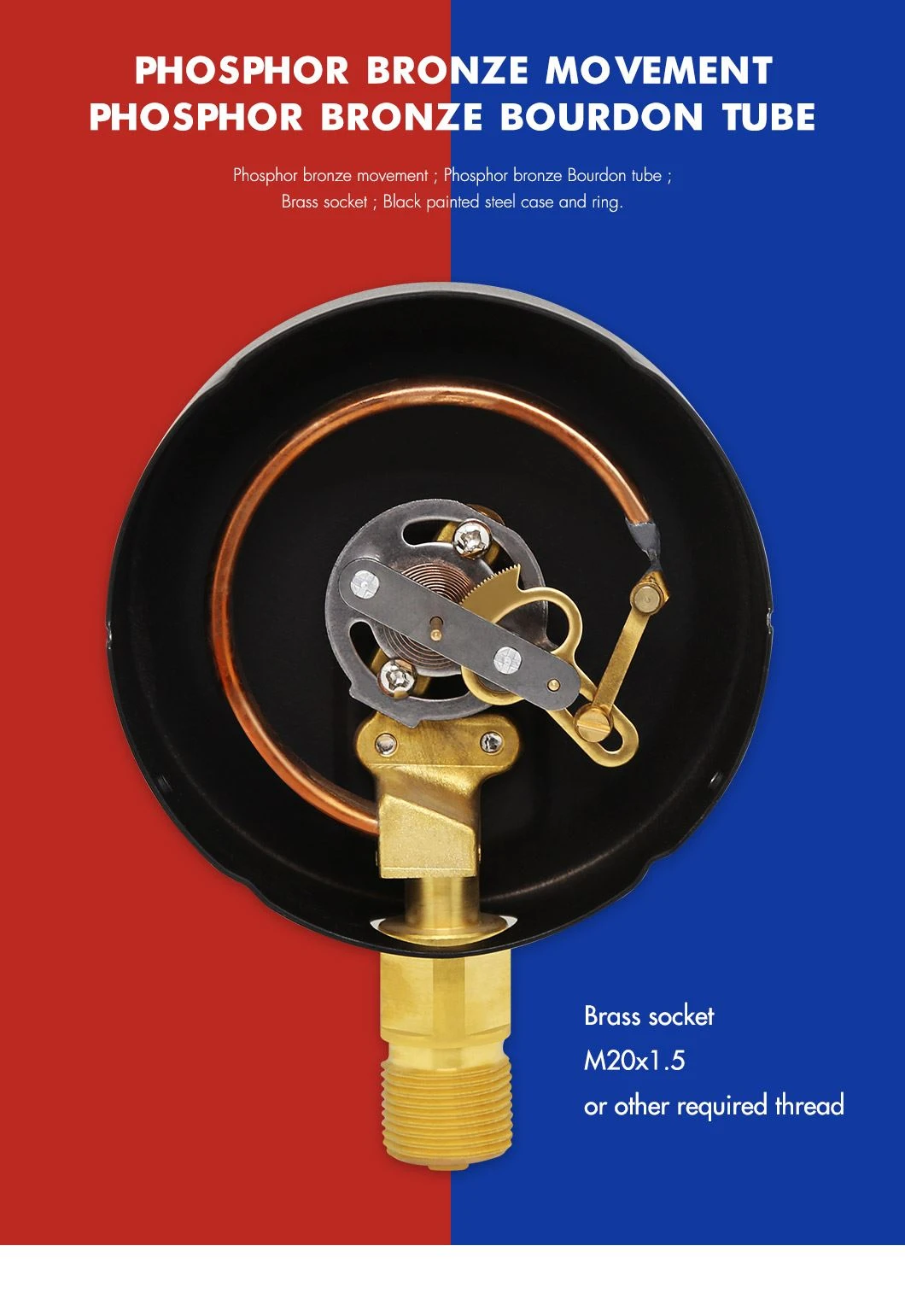

Manometr przekształca elastyczne odkształcenie rurki Bourdona w ruch obrotowy poprzez elastyczne odkształcenie rurki Bourdona, która jest wrażliwym elementem zegarka, i powoduje odchylenie wskaźnika w celu wyświetlenia ciśnienia.

Rurka Bourdona jest podzielona na rurkę w kształcie litery C, rurkę ze sprężyną śrubową i rurkę spiralną. Generalnie stosuje się materiały utwardzane na zimno (powszechnymi materiałami są stopy miedzi), które mają wysoką plastyczność w stanie wyżarzonym, a po hartowaniu na zimno i obróbce jakościowej uzyskują dużą elastyczność i wytrzymałość.

Czujnik z rurką Bourdona typu C ma eliptyczny przekrój, a ciśnienie medium mierzonego działa na wewnętrzną stronę rurki Bourdona, tak że eliptyczny przekrój rurki Bourdona ma zwykle okrągły przekrój. Z powodu niewielkiego odkształcenia rurki Bourdona powstaje pewne naprężenie pierścieniowe. To naprężenie pierścienia powoduje, że rurka Bourdona wysuwa się na zewnątrz. Ponieważ elastyczna głowica rurki Bourdona nie jest zamocowana, spowoduje niewielkie odkształcenia.
